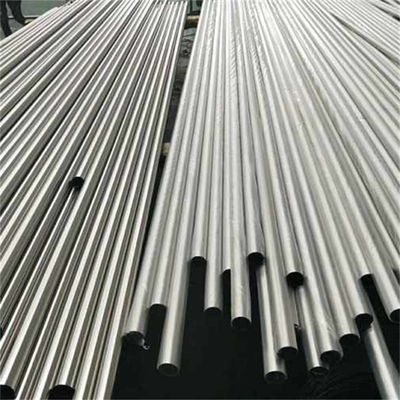

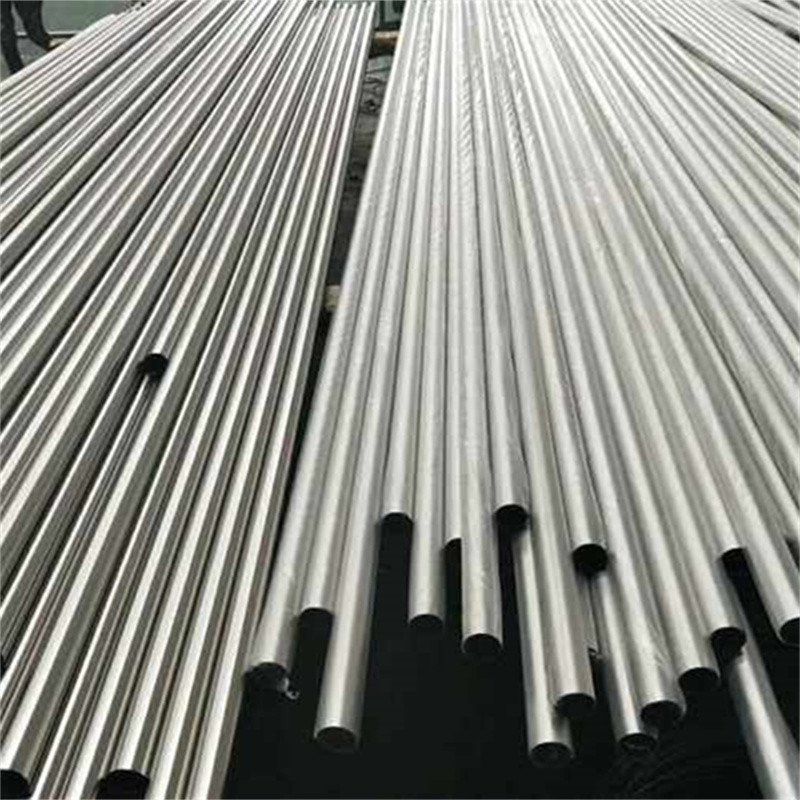

ASTM A213 TP347H / UNS S34709 Tabung Penukar Panas Tabung Stainless Steel Mulus

Tabung tanpa jahitan stainless steel yang disaring dan dipanaskan, tabung penukar panas ASME SA213 TP347H

ASTM A213 TP347Htabung tanpa jahitan baja tahan karat, yang merupakan baja tahan karat austenit yang dimodifikasi dengan penambahan kolumbium dan tantalum.Modifikasi ini meningkatkan kekuatan suhu tinggi tabung dan mencegah sensitisasi dan korosi intergranularHal ini digunakan dalam lingkungan suhu tinggi, seperti di pembangkit listrik, industri pengolahan kimia, dan kilang minyak.Mereka dapat menahan suhu hingga 1000 ° C (1832 ° F) tanpa kehilangan sifat mekanik merekaA213 TP347H tabung tanpa jahitan menjalani berbagai pemeriksaan dan pengujian prosedur untuk memastikan kualitas dan kinerja mereka.pengujian mekanik (seperti kekuatan tarik dan kekerasan), dan tes non-destruktif (seperti pengujian ultrasonik atau pengujian eddy current).

Komposisi Kimia 347 Pipa dan Tabung Baja Rinsing

Ketahanan terhadap korosi pipa dan tabung baja tahan karat 347
Korosi Umum
Paduan 321 dan 347 menawarkan ketahanan yang sama terhadap korosi umum dan keseluruhan sebagai paduan nikel kromium yang tidak stabil 304.Pemanasan untuk jangka waktu yang lama dalam rentang precipitasi kromium karbida dapat mempengaruhi ketahanan umum paduan 321 dan 347 dalam media korosif yang parah.

Dalam kebanyakan lingkungan, kedua paduan akan menunjukkan ketahanan korosi yang sama; Namun,Alloy 321 dalam kondisi anil agak kurang tahan terhadap korosi umum di lingkungan yang sangat mengoksidasi daripada anil Alloy 347Untuk alasan ini, paduan 347 lebih disukai untuk lingkungan berair dan suhu rendah lainnya.⁰F sampai 1500⁰F (427)⁰C sampai 816⁰C) rentang suhu menurunkan ketahanan korosi keseluruhan paduan 321 ke tingkat yang jauh lebih besar daripada paduan 347.Alloy 347 digunakan terutama dalam aplikasi suhu tinggi di mana ketahanan tinggi terhadap sensitisasi sangat penting, sehingga mencegah korosi intergranular pada suhu rendah.

Sifat Fisikdari 347 Pipa dan Tabung Baja Rinsing
Sifat fisik dari tipe 321 dan 347 sangat mirip dan, untuk semua tujuan praktis, dapat dianggap sama.
Ketika dipanaskan dengan benar, paduan 321 dan 347 stainless steel terutama terdiri dari austenit dan karbida titanium atau columbium.Jumlah kecil ferrit mungkin atau mungkin tidak hadir dalam mikrostrukturJumlah kecil fase sigma dapat terbentuk selama jangka panjang paparan dalam 1000⁰F sampai 1500⁰F (593⁰C sampai 816⁰C) kisaran suhu.
Baja tahan karat paduan stabil 321 dan 347 tidak dapat dikeraskan dengan perawatan panas.
Koefisien perpindahan panas logam secara keseluruhan ditentukan oleh faktor selain konduktivitas panas logam.dan kondisi permukaan sedemikian rupa sehingga tidak lebih dari 10 hingga 15% lebih banyak permukaan yang dibutuhkan untuk stainless steel dibandingkan dengan logam lain yang memiliki konduktivitas termal yang lebih tinggiKemampuan baja tahan karat untuk menjaga permukaan bersih sering memungkinkan transfer panas yang lebih baik daripada logam lain yang memiliki konduktivitas termal yang lebih tinggi.

Properti Mekanis 347 Pipa dan Tabung Baja Rinsing
Sifat Tekanan pada Suhu Kamar
Sifat mekanik minimum paduan stabil 321 dan 347 kromium-nikel dalam kondisi annealed (2000⁰F [1093⁰C], didinginkan dengan udara) ditunjukkan dalam tabel.
Sifat-sifat Tekanan pada Suhu Tinggi
Sifat mekanik suhu tinggi khas untuk paduan 321 dan 347 lembaran / strip ditunjukkan di bawah ini.Kekuatan paduan stabil ini jelas lebih tinggi daripada paduan 304 yang tidak stabil pada suhu 1000⁰F (538⁰C) dan di atas.

Paduan karbon tinggi 321H dan 347H (UNS32109 dan S34700, masing-masing) memiliki kekuatan yang lebih tinggi pada suhu di atas 1000⁰F (537⁰C). Data tegangan desain maksimum yang diizinkan ASME untuk paduan 347H mencerminkan kekuatan yang lebih tinggi dari kelas ini dibandingkan dengan kelas paduan 347 karbon rendah.Alloy 321H tidak diizinkan untuk aplikasi Bagian VIII dan terbatas pada 800⁰F (427)⁰C) menggunakan suhu untuk aplikasi kode Bagian III.

Pengolahan Panasdari 347 Pipa dan Tabung Baja Rinsing
Kisaran suhu penggilingan untuk paduan 321 dan 347 adalah 1800 sampai 2000⁰F (928 sampai 1093⁰C. Sementara tujuan utama penggilingan adalah untuk mendapatkan kelembutan dan ductility tinggi, baja ini juga dapat menjadi tekanan relief penggilingan dalam kisaran precipitation karbida 800 sampai 1500⁰F (427 sampai 816⁰C), tanpa bahaya korosi intergranular selanjutnya.⁰F (427 sampai 816⁰C) tidak akan menyebabkan penurunan ketahanan korosi secara umum, meskipun pemanasan yang berkepanjangan dalam kisaran ini cenderung menurunkan ketahanan korosi secara umum sampai batas tertentu.Seperti yang ditekankan, namun, pengelasan di 800 sampai 1500⁰F (427 sampai 816⁰C) kisaran suhu tidak mengakibatkan kerentanan terhadap serangan intergranular. Untuk fleksibilitas maksimum, kisaran penggilingan yang lebih tinggi dari 1800 hingga 2000⁰F (928 sampai 1093⁰C) dianjurkan.

Berikut adalah beberapa keuntungan dari stainless steel 347H:

1. Ketahanan suhu tinggi: Salah satu keuntungan penting dari stainless steel 347H adalah ketahanan yang sangat baik terhadap suhu tinggi.Hal ini dapat menahan paparan jangka panjang terhadap suhu tinggi tanpa kehilangan kekuatan mekanik dan ketahanan korosiHal ini membuatnya cocok untuk aplikasi di penukar panas, komponen tungku, dan lingkungan suhu tinggi lainnya.

2. Peningkatan sifat creep dan stress rupture: Baja tahan karat 347H menunjukkan peningkatan sifat creep dan stress rupture dibandingkan dengan baja tahan karat austenit standar.Ini berarti ia dapat menahan tegangan yang lebih tinggi dan beban untuk jangka waktu yang lebih lama tanpa deformasi atau kegagalan, sehingga cocok untuk aplikasi yang melibatkan suhu tinggi dan tegangan mekanik yang berkelanjutan.

3. Peningkatan ketahanan korosi: Baja tahan karat 347H menawarkan ketahanan korosi yang lebih baik dibandingkan dengan baja tahan karat austenit standar seperti 304 dan 316.,yang membentuk lapisan oksida pelindung di permukaan, memberikan ketahanan yang sangat baik terhadap korosi dari banyak zat korosif, termasuk lingkungan asam, alkali, dan klorida.

4. Resistensi terhadap Sensitisasi dan Korosi Intergranular: Sensitisasi adalah fenomena di mana kromium karbida dapat terkulai di batas butir selama proses suhu tinggi tertentu,menyebabkan korosi intergranular dan mengurangi ketahanan korosiBaja tahan karat 347H mengandung niobium (columbium) dan tantalum, yang membentuk karbida stabil, mencegah sensitisasi dan korosi intergranular.

5. Kemampuan pengelasan: Baja tahan karat 347H menunjukkan kemampuan pengelasan yang baik dan dapat dengan mudah dilas menggunakan teknik dan proses pengelasan standar.Hal ini membuatnya nyaman untuk pembuatan struktur kompleks dan komponen yang membutuhkan pengelasan selama proses manufaktur.

6. Versatilitas: Baja tahan karat 347H menawarkan fleksibilitas dalam hal berbagai aplikasi.,dan kedirgantaraan, di mana suhu tinggi dan ketahanan korosi diperlukan.

Aplikasi

1. Industri Petrokimia

2. Generasi Listrik

3. Penukar Panas

4. Tabung Boiler

5. Pengolahan Kimia
